系泊系统弯曲限制器

系泊系统弯曲限制器（又称防弯器）是海洋系泊系统中的关键防护装置，主要用于防止系泊索、系泊链及配套脐带缆、动态电缆等部件过度弯曲，进而保障系泊系统稳定运行，广泛应用于海上油气平台、漂浮式风机、海上养殖平台等浮式结构的系泊场景。

一、结构与工作原理

1、结构组件：

一种典型的系泊索用弯曲限制器包括第一连接盘、第二连接盘和锥形外套。连接盘用于固定在系泊索接头末端，锥形外套则从接头处开始延伸。中心有贯穿的孔道供系泊缆通过。

2、力传递路径：

当系泊缆受到外力作用开始弯曲时，弯曲限制器会首先接触并承受这部分力。力通过连接盘传递至锥形外套，其特殊的几何形状能够将集中的弯曲应力分散，并迫使缆索以一个更大、更平缓的半径弯曲。

3、材料与工艺：

为了适应恶劣的海洋环境，弯曲限制器常采用聚氨酯等具有高强度、耐磨、耐腐蚀的高分子材料，并采用一次铸造成型工艺，以保证结构整体性和耐久性。

二、应用场景

1、浮式设施系泊系统：

保护海洋石油天然气生产平台、漂浮式风机、海洋牧场平台等浮式结构的系泊缆与平台结构的连接点。

2、海底管线系统：

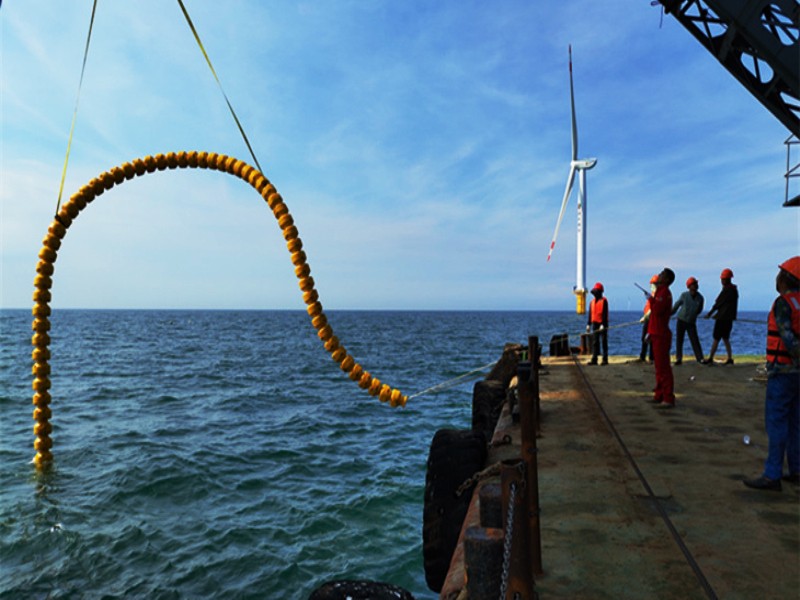

在海底电缆、脐带缆等穿过J型管或保护管的位置，弯曲限制器能防止缆线在接口处因海浪、洋流冲击而过度弯折。这类弯曲限制器常采用模块化的“哈弗式”结构（两半式互锁），便于在海上现场安装。

3、单点系泊系统(SPM)：

在CALM（悬链式锚腿系泊）等单点系泊系统中，对连接浮筒与油轮的系泊缆、以及锚链与浮筒的连接点提供保护。

总结

系泊系统弯曲限制器是海工保护系统中不可或缺的安全装置，通过结构设计、材料优化与力学分析，有效延长设备寿命，保障平台、船舶在恶劣海况下的稳定运行。其设计需综合考虑环境载荷、材料特性与连接可靠性，并遵循国际与行业标准，确保安全高效。
