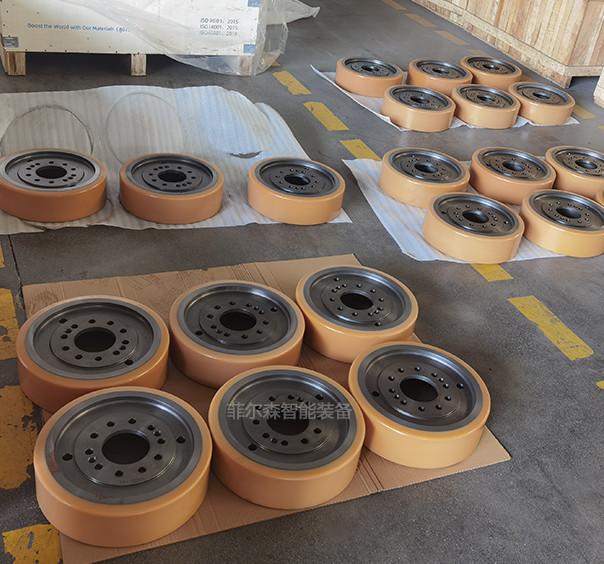

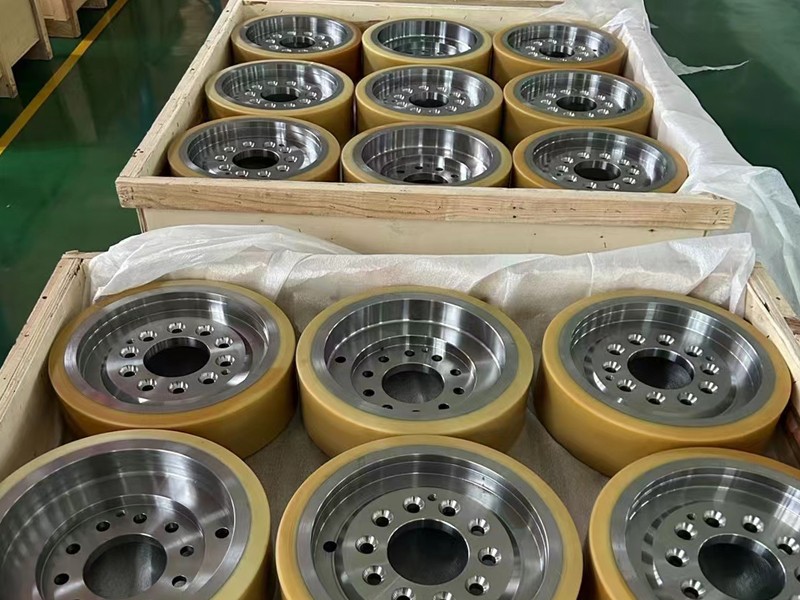

单轨吊聚氨酯轮包胶的工艺流程

单轨吊聚氨酯轮包胶工艺，轮芯经喷砂表面粗化处理后涂刷粘合剂，随后浇注配比精准的聚氨酯原料，进行高温固化，最后车削精加工并开展严格检测。生产全过程精准控温，保障包胶层具备优良耐磨性与抗撕裂性能，和轮芯粘接牢固，可适应井下矿山恶劣工况。

一、轮芯预处理：打好基础

1、清洗与除旧：

对于新的轮芯，需彻底清除表面的油污、灰尘等杂质。对于旧轮芯，则必须先剥离原有的包胶层，并清除所有残留胶质。

2、表面粗糙化：

通过喷砂或打磨等方式，使轮芯表面变得粗糙。这能显著增加聚氨酯材料与金属的粘合面积和附着力。

3、刷涂粘合剂：

在粗糙化处理后，会在轮芯表面均匀刷涂一层专用粘合剂，为后续的浇注提供更好的粘合基础。

二、聚氨酯材料制备：精准配比

1、材料选择：

根据使用场景，选择合适的聚氨酯原料，如高性能的NDI、MDI型聚氨酯。材料配方还可根据耐磨、耐高温、阻燃抗静电等特殊需求进行定制。

2、精准混合：

将聚氨酯预聚体与固化剂按精确比例（如100:4-4.5）混合。此过程需使用专业设备确保混合均匀，避免产生性能缺陷。

三、包胶与硫化：核心成型

1、轮芯预热：

将处理好的轮芯预热到一定温度，以优化聚氨酯材料在表面的流动性。

2、浇注成型：

将混合好的液态聚氨酯材料注入定制模具中。主流工艺是浇注型聚氨酯（CPU） 技术，通过控制浇注速度和压力，确保材料完全填充轮芯与模具间的空隙。

3、硫化处理：

这是使聚氨酯固化的关键步骤。将浇注好的轮子送入硫化设备或恒温烘箱，在特定温度（如80-150℃）下加热一定时间。硫化使聚氨酯发生交联反应，形成稳定的分子结构，并与轮芯紧密结合。部分高端产品会进行二次硫化，以进一步提升性能。

四、后处理与检测：确保品质

脱模与修整：硫化完成后，将轮子从模具中取出，并通过车削、磨削等工艺修正包胶层的尺寸精度，去除毛刺和多余材料。

质量检测：对成品进行全面的质量检查，包括：

外观检查：检查包胶层是否均匀、光滑，有无气泡、裂纹或杂质。

尺寸测量：确保轮子的尺寸和形状符合设计要求。

性能测试：进行硬度、耐磨性、抗撕裂强度、剥离强度等测试，确保性能达标。

总结

单轨吊驱动轮包胶是一项对技术和精度要求都很高的工艺。每个环节都紧密相扣，最终目的是制造出能适应矿山等恶劣工况的高性能产品。
