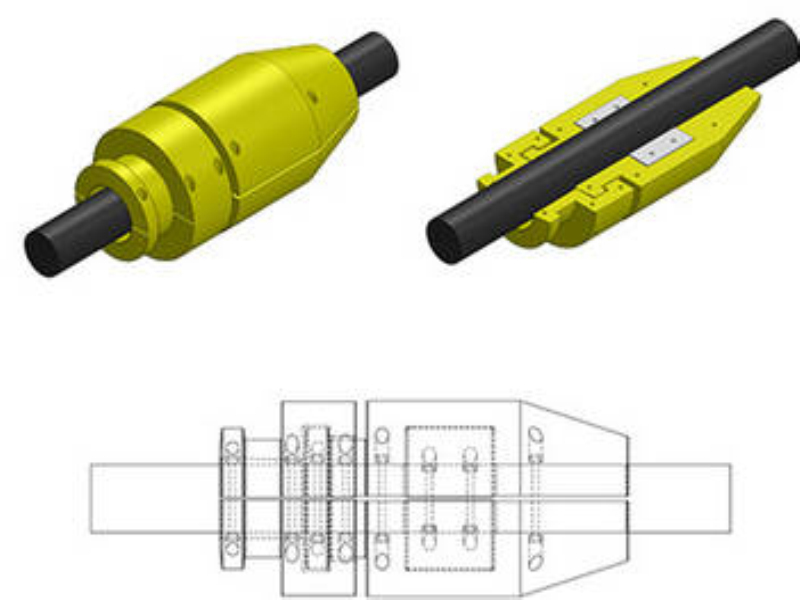

J型密封装置

J型密封装置由聚氨酯制成，带孔一端通过螺栓与J型管密封装置连接，另一端与弯曲限制器相连，安装于J型管内部界面并与中心夹具相接。其可有效防护海底电缆，避免其在海底岩石环境中受到损坏。

J型密封装置

一、结构特点

1、截面形状：单侧带有唇边（类似“J”形），依靠唇口的弹性变形实现密封。

2、材料：常用聚氨酯材质，拥有较好的耐腐蚀性和抗久性。

3、方向性：安装时需注意唇口方向，通常唇口朝向被密封介质一侧。

二、J型管密封装置技术优势

1、复合垫片结构：内表面采用聚氨酯垫与316L不锈钢垫片组合，增强与海缆的贴合度，提升密封可靠性。

2、锥形导向设计：头部锥形导向头便于海缆插入，同时通过结构优化实现良好的密封效果，安装阻力降低30%。

3、轻量化材质：主体选用聚氨酯材料，减轻水下重量，减少管道负载，适用于深海环境敷设。

三、应用领域

1、海上风电：J型海缆保护管通过机械连接或夹具固定，防止海缆弯曲磨损，承受侧向冲击。

2、石油开采：将J型密封用于井口装置，通过螺纹套接与弹性组件提升密封可靠性。

优势场景：J型密封在高压、高温及复杂运动（如往复 + 旋转）中表现更优，尤其适合需低摩擦和长寿命的工况。

四、结语

J型密封装置凭借其结构简单、密封可靠、适应性强等特点，已成为工业密封领域的核心组件。未来，随着材料科学与智能制造技术的融合，其将向更高性能、更智能化方向发展，满足极端工况与新兴产业的需求。
