J管中心夹具是海洋工程固定海底电缆、管道的核心设备，采用哈弗式模块化结构与高耐腐不锈钢材质，具备中心定位、防磨损、抗腐蚀等功能。可适配海上风电、油气平台等场景，通过科学安装与维护，保障设备长期稳定运行。
一、核心设计特点
1、核心功能
定位与保护：用于海底电缆、油气管道等进入J型管时的中心定位，防止其在管内摆动或与管壁摩擦碰撞，避免长期磨损导致的结构损伤。
抗生物附着：通过特殊材料（如弹性缓冲圈）和结构设计，阻止海生物沿J型管内壁附着，减少腐蚀风险。
2、结构设计
哈弗式分体结构：便于安装拆卸，适配不同管径需求。
锥形导向头：引导电缆/管道顺利穿入J型管，降低施工难度。
弹性缓冲圈与复合材料衬层：增强与管壁的接触紧密性，缓冲动态载荷（如洋流冲击）。

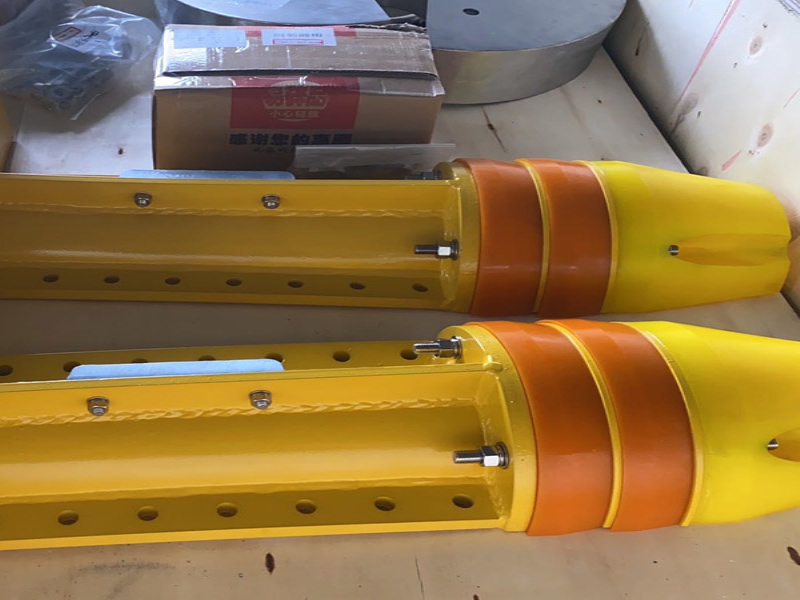

J管中心夹具
二、核心功能
1、中心定位与防磨损
强制海缆 / 海管保持在 J 型管中心，避免与管壁直接接触，减少摩擦损伤和疲劳断裂风险。
2、防腐蚀与生物附着控制
聚氨酯衬垫和密封设计可阻止海水渗入及海生物附着，降低电化学腐蚀和生物腐蚀概率。
3、动态适应性
部分夹具集成弹性元件，可适应电缆因温度变化或潮汐运动产生的微小位移，避免刚性损伤。
三、特殊场景应用
1、群塔作业环境：多台J管夹具同时使用时，需制定群塔作业方案，明确安装位置和高度，避免干涉。
2、深海环境：需配合弯曲限制器和球墨铸铁保护管，提高海缆抗冲刷和散热性能。
3、带压堵漏：若J管发生泄漏，需根据泄漏参数设计齿形夹具，结合注胶技术临时封堵（仅限非裂纹型缺陷）。
综上所述，J管中心夹具通过机械-材料复合设计，解决了海洋工程中管线定位与防护的核心难题。其模块化结构与高耐久性设计，显著降低了全生命周期成本，成为跨海能源与通信基础设施的关键保障技术。
